Kegelrad

Das Modul ermöglicht es DIN-Kegelräder, Gleason, Klingelnberg oder auch sonderverzahnte Kegelräder auf 5-Achs-Bearbeitungszentren zu fertigen. Dabei haben Sie die volle Kontrolle über die Prozessauslegung und die Steuerung der Bearbeitungsfolge.

Bearbeitungsschritte können individuell angelegt werden. Sie ermöglichen damit die optimale Schnittaufteilung der Werkzeuge, sowie die optimale Anordnung der Frässtrategien.

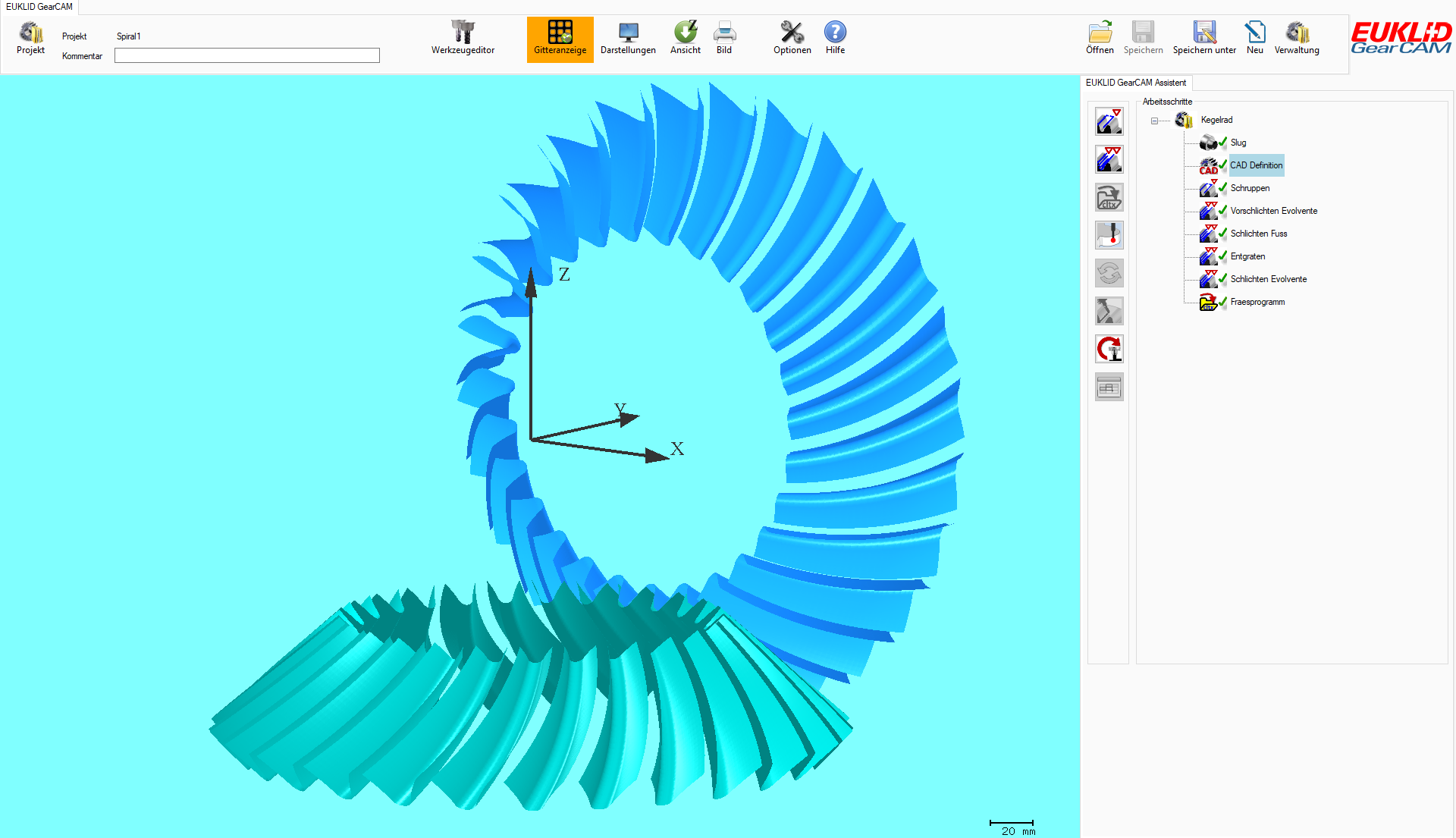

Generierung der Fräsbahnen: Erfolgt auf der Basis der exakten CAD-Daten, sie werden von Euklid zu optimalen Werkzeugbahnen umgerechnet. Durch Einstellungen innerhalb der Software, kann man den Prozess nach seinen eigenen Vorgaben und Wünschen beeinflussen.

Direkte Eingabe der Parameter für gerade Kegelräder

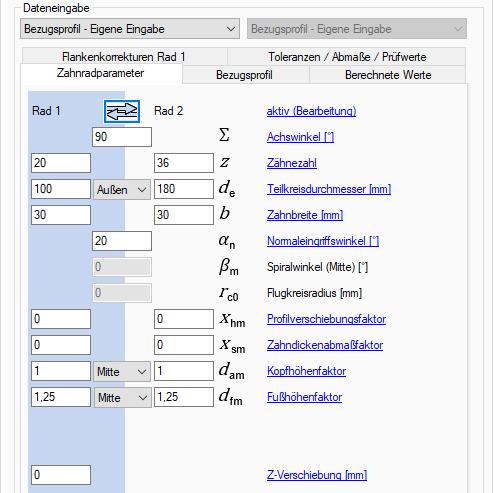

Die Definition der Geometrie eines geradverzahnten Kegelradpaars wird anhand normierten Zahnradparametern Schritt für Schritt eingegeben. Die benutzerfreundliche Oberfläche führt Sie durch die gesamte Geometriedefinition bis hin zur Eingabe von Flankenmodifikationen.

Die Ausführung des Kegelradpaars kann zwischen drei verschiedenen Fällen gewählt werden:

1. Kopfkegel, Teilkegel und Fußkegel sind in einem Punkt.
2. Nur Teilkegel und Fußkegel sind in einem Punkt. Der Kopfkegel wird in der Tabelle Berechnete Werte erfasst.

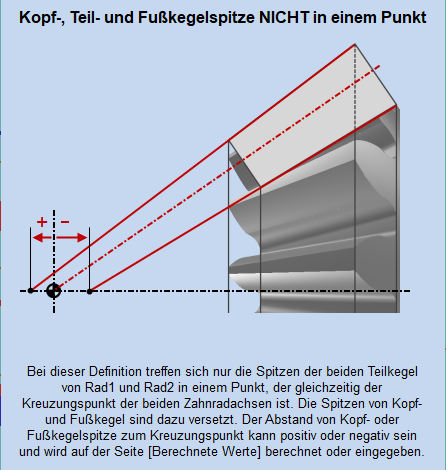

3. Kopfkegel,Teilkegel und Fußkegel sind nicht in einem Punkt. Der Kopfkegel und Fußkegel wird in der Tabelle Berechnete Werte erfasst.

Durch die verschiedenen Bauformen können auch Geradverzahnungen nach Gleason und Klingelnberg definiert werden.

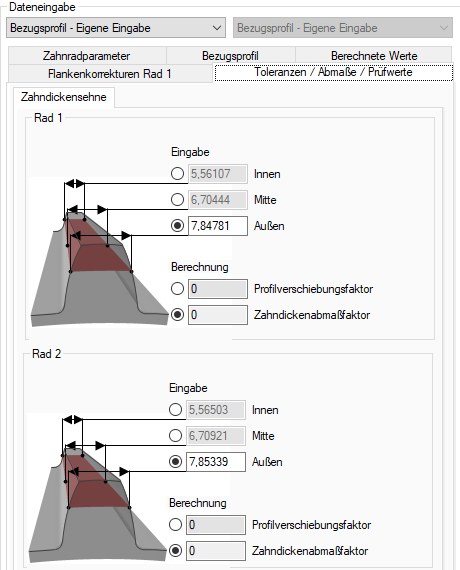

Mit der einstellbaren Zahndicke ist es möglich, bestimmte Verzahnungsparameter und auch ein Zahnflankenspiel zu berechnen.

Eingabe der Kegelradparameter via KISSsoft

Die Definition des Kegelradpaars und Auslegung erfolgt über ein externes Programm, welches von unserem Partner KISSsoft entwickelt wird.

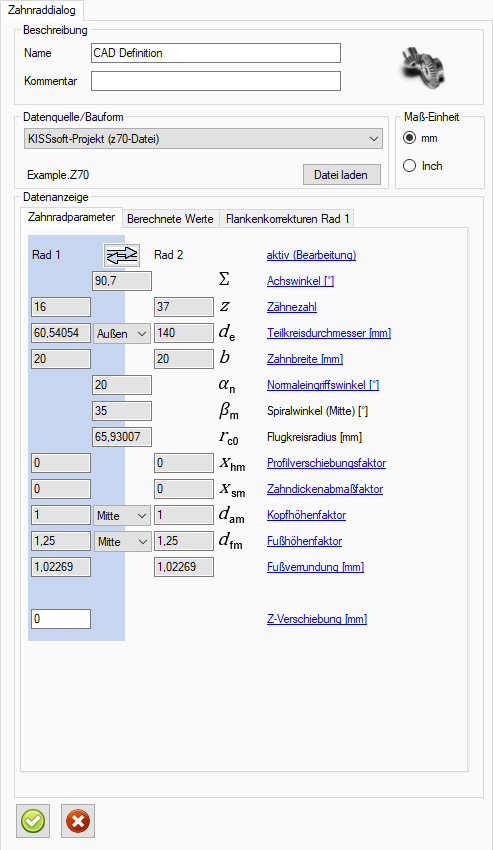

Über die Schnittstelle innerhalb von EUKLID GearCAM kann die generierte KISSsoft-Datei schnell und einfach eingelesen werden. Die wichtigsten Verzahnungsparameter werden sofort angezeigt.

Die Geometrie wird in EUKLID GearCAM auf Basis der eingelesenen Zahnradparameter erzeugt und Sie können wie gewohnt die Bearbeitungsschritte erstellen und Ihr Programm gestalten.

Eingabe der Kegelradparameter via Messgitterimport

Die Definition des Kegelradpaars und die Auslegung erfolgt hierbei über ein externes Programm, welches eine Messgitterdatei im ASCII-Format erzeugen kann. Zum Beispiel kann das Messgitter mit der Berechnungssoftware eines Verzahnungsmaschinenherstellers erstellt worden sein.

Über die Schnittstelle innerhalb von EUKLID GearCAM kann das Messgitter schnell und einfach importiert werden. Die wichtigsten Verzahnungsparameter werden sofort angezeigt.

Die Geometrie wird in EUKLID GearCAM auf Basis der eingelesenen Messgitterdaten erzeugt und kann anschließend im Fußbereich entsprechend der Anforderungen aus der Fertigung angepasst werden. Ebenfalls kann eine Protuberanz sowie eine Schleifzugabe auf den Flanken definiert werden (Kontur in rot).

Die resultierende Geometrie wird automatisch in EUKLID GearCAM mit höchster Präzision erzeugt.
