CAD-Dialog

Die absolute Flexibilität macht den Unterschied.

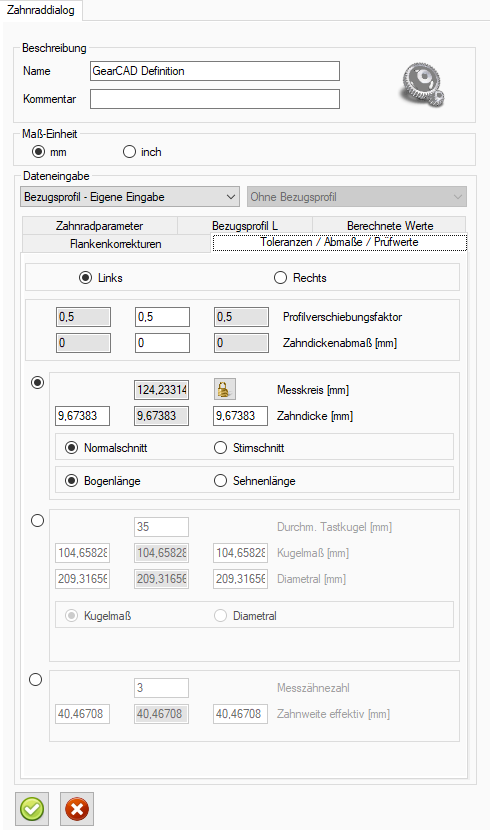

In einem bedienerfreundlichen CAD-Dialog lassen sich alle wichtigen und relevanten Parameter die ein Zahnrad definieren, wie das Modul, die Zähnezahl, der Schrägungswinkel, usw. in übersichtliche Masken eingeben. Diese Eingaben der Parameter sind die Grundlage der präzisen Berechnung eines Zahnradpaares.

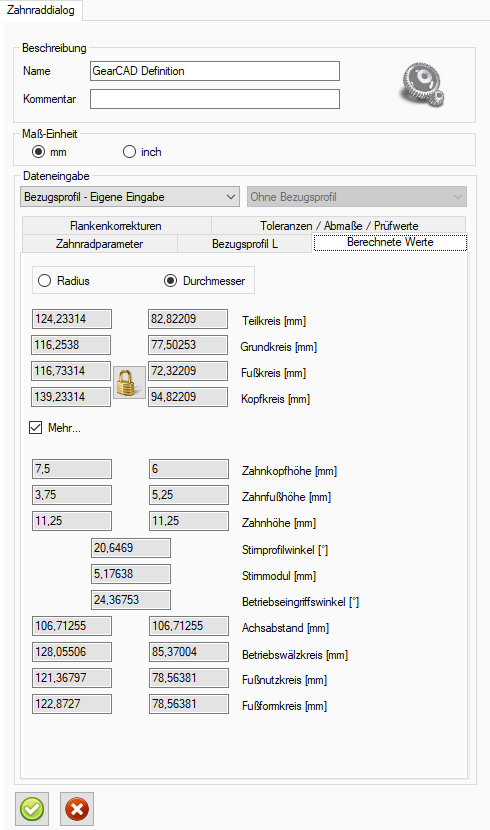

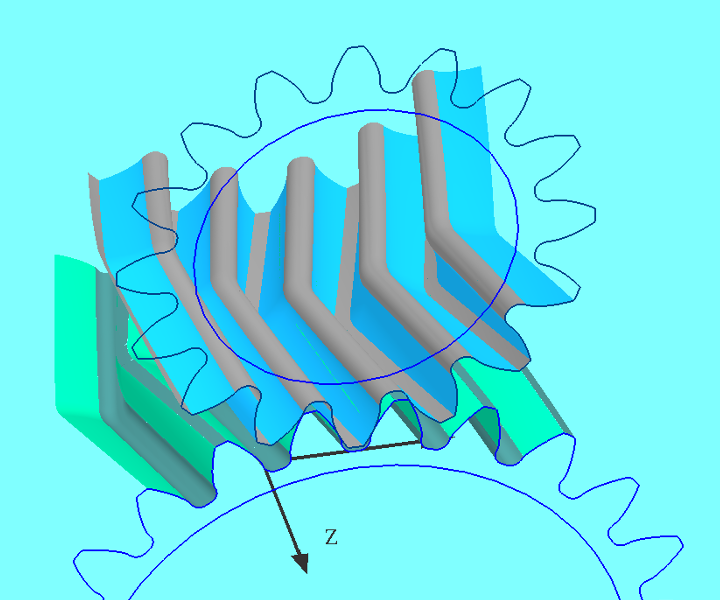

Zur Kontrolle der Parameter stellen wir Ihnen mehrere Möglichkeiten bereit. Dies geht über den Vergleich der berechneten Werte aus dem CAD-Dialog mit Ihren Werten auf der Zeichnung, die Kontrolle des Zahnradpaares beim Abwälzen durch eine genaue Darstellung der Zähne, oder die softwareinterne 3-D Simulation die auf den gleichen präzisen Daten basiert, die später auf die Maschine in der Fertigung übertragen werden.

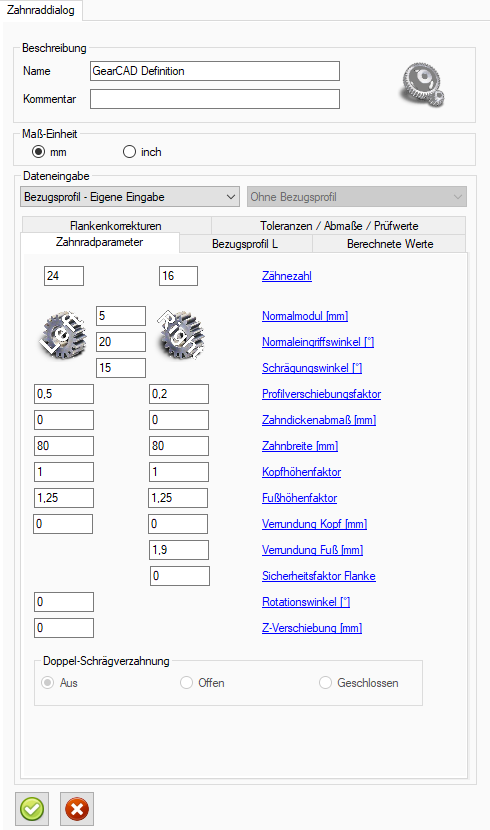

Einfache Parametereingabe durch vorgegebene Masken. Die ersten Eingaben bestehen darin, die Grunddaten einer jeden Verzahnung wie Modul, Schrägungswinkel, ... etc. in die dafür vorgesehen Felder einzugeben. Zu jedem Feld stehen kurze Erklärungen bereit, die sich durch ein kleines Infofenster öffnen.

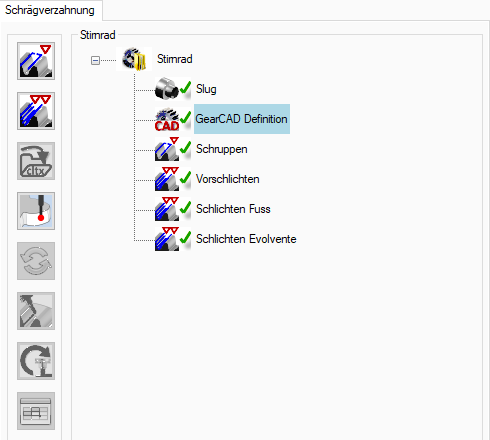

Der Navigationsbalken am oberen Rand ist unterteilt in mehrere Reiter. Durch sie fällt es sehr leicht, alle wichtigen CAD-Funktionen im Blick zu haben und gegebenenfalls schnell Änderungen durchzuführen.

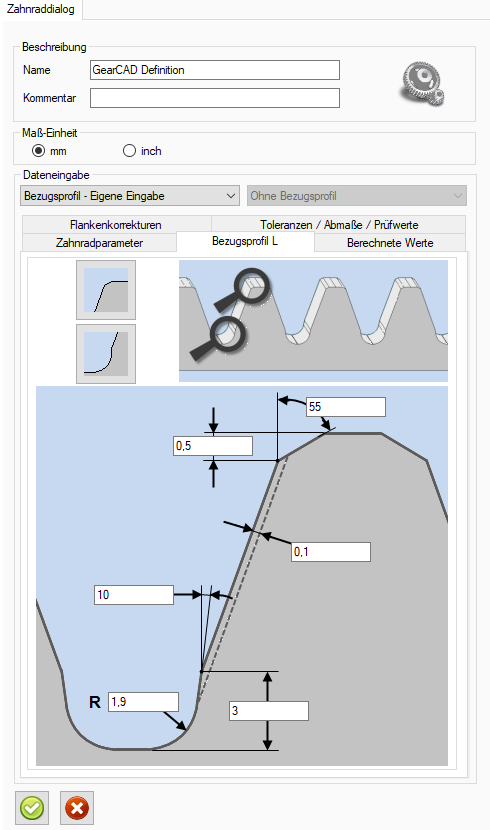

Danach kann die Protuberanz eingestellt werden. Sei dies durch ein festes Bezugsprofil, indem die Werte nach DIN-Werten festgelegt sind. Oder durch eigene Angaben, indem der Benutzer alle relevanten Daten wie Winkel, Radius und Höhe selbst festlegt und kontrolliert. Ebenso kann eine Kopffase mit definiertem Winkel und Abstand eingestellt werden, die auch durch das effiziente InvoMilling™ Verfahren herstellbar ist und somit sehr viel Zeitersparnis bedeutet.

Die Protuberanz ist ein nützliches Hilfsmittel um z.B. Schleifbrand zu vermeiden. Ebenso kann es sehr hilfreich sein, ein definiertes Aufmaß auf der Flanke zu lassen um nach dem Härten den Verzug auszugleichen.

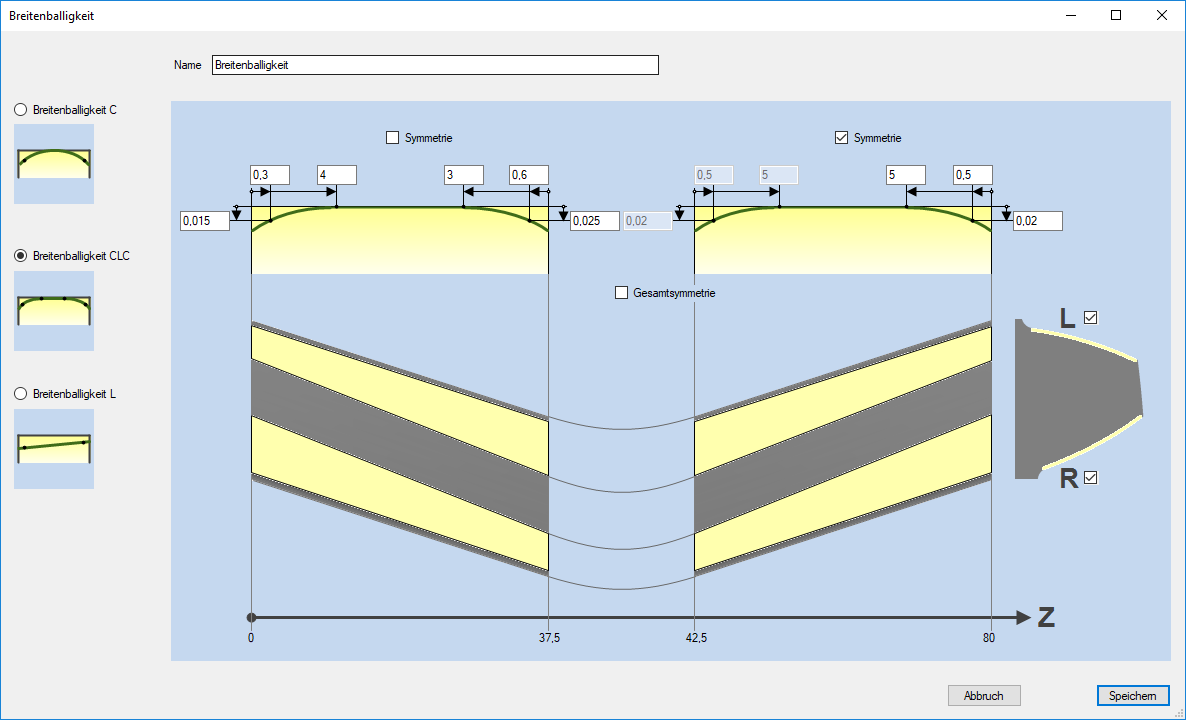

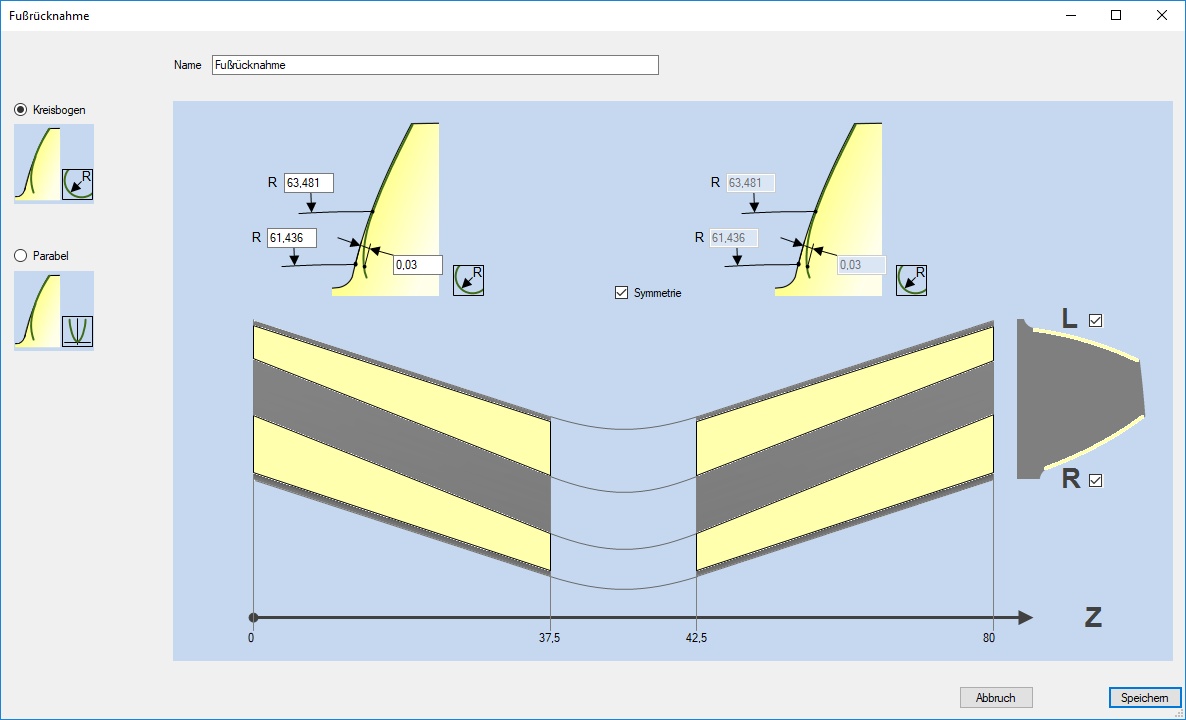

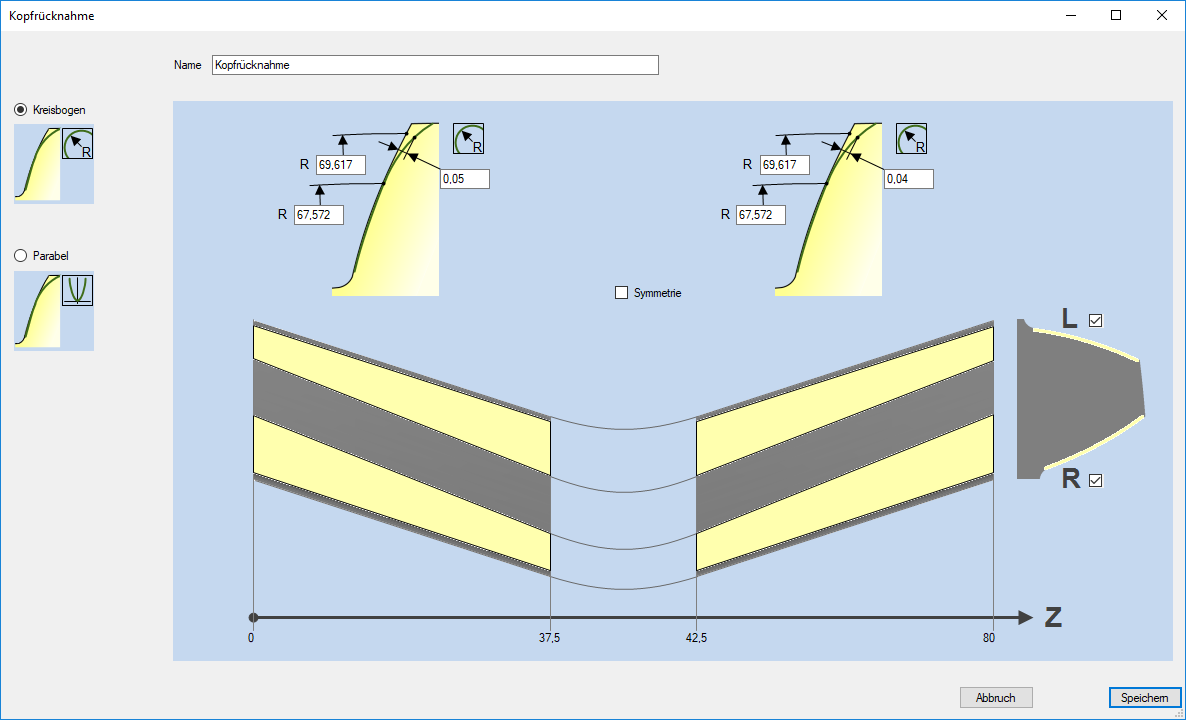

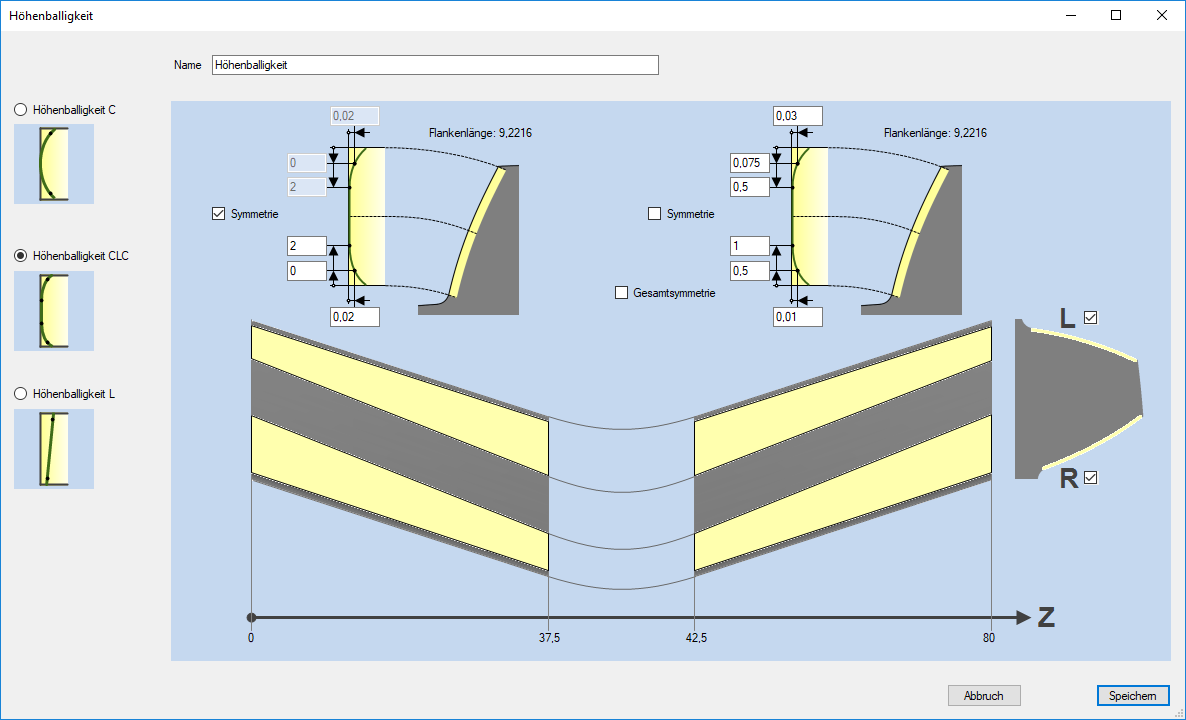

Korrekturen um die Flanke genau zu definieren. Die Flankenkorrekturen (Breitenballigkeit, Höhenballigkeit, Kopfrücknahme, Fußrücknahme) sind ein wichtiges Thema wenn man über die Zahnradherstellung spricht. Zum einen nehmen sie Einfluss auf die Geräuschbildung während des Laufverhaltens eines Zahnradpaares und zum anderen können sie ein Kräfteungleichgewicht kompensieren.

Verzahnungen basieren auf typenspezifischen Auslegungsparametern, die unterschiedlichen Normen genügen. Dazu kommt eine Vielzahl von möglichen Korrekturen der Zahnflanke. EUKLID GearCAM erlaubt die einfache Eingabe der Daten und speichert diese in einer Art, die ohne jegliche Genauigkeitsverluste die Basis für alle zukünftigen Aufgaben bildet. Für die Überprüfung der Eingaben, steht Ihnen unter anderem die Simulation zur Verfügung.

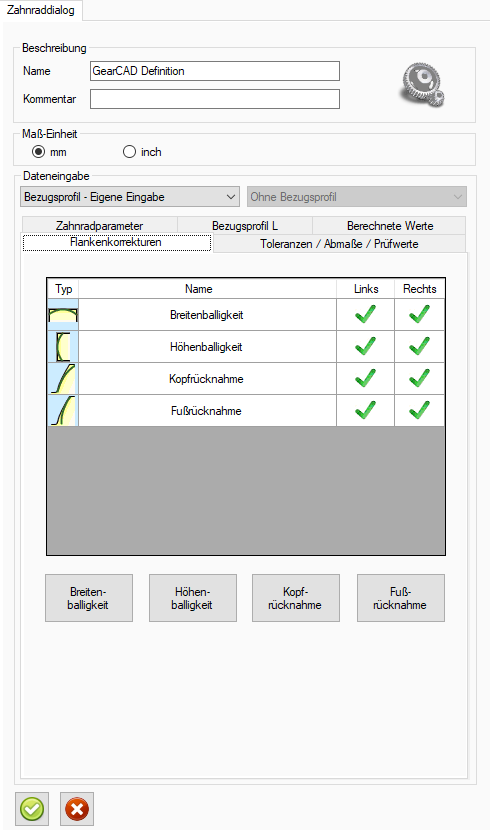

Eingabemasken der Flankenkorrekturen: Durch die bedienerfreundlichen Eingabemasken fällt es selbst einem Neuling leicht, sich zurechtzufinden, auch wenn Flankenkorrekturen ein sehr komplexes Thema sind. Durch die Eingabe über die Masken kann jede Flanke, ob treibend oder getrieben, einzeln nach den eigenen Angaben angepasst werden.

Ebenso ist es möglich bei einem doppel-schräg-verzahnten oder einem pfeilverzahnten Zahnrad die Seiten individuell anzupassen. Es steht Ihnen auch offen so viele Korrekturen wie gewünscht hintereinander anzulegen. Die Korrekturen werden Eins zu Eins auf die Evolvente übertragen und können mit Hilfe der Simulation oder wie im nebenstehenden Bild, durch Kontrolle der Kontaktflächen, überprüft werden.
